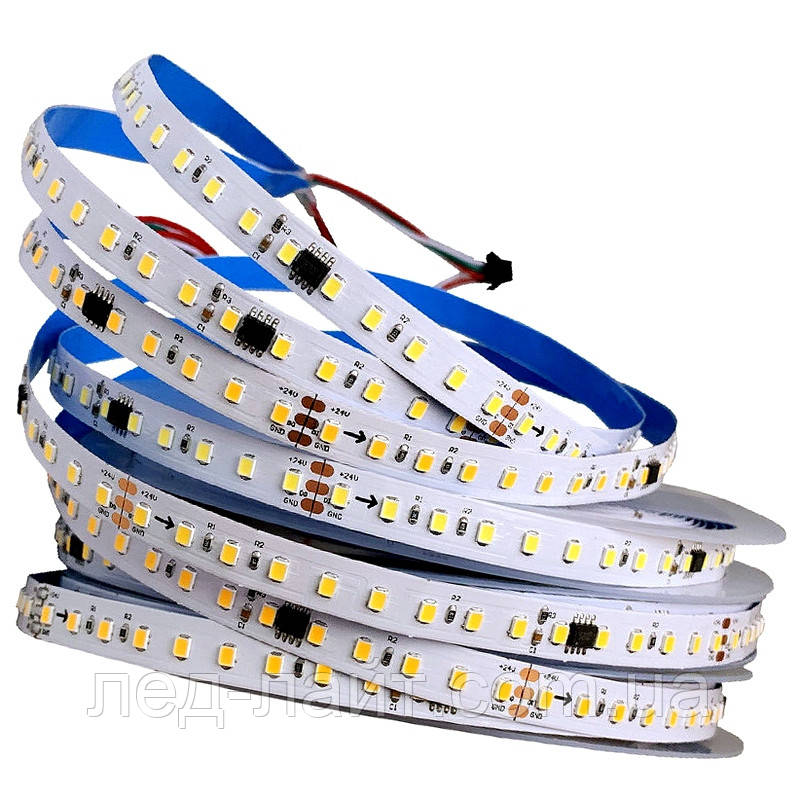

Світлодіодна адресна стрічка SM16703 (WS2811) 24V 2835(120) IP20

Світлодіодна піксельна стрічка 24В зі світлодіодами SMD2835 та мікросхемами SM16703.

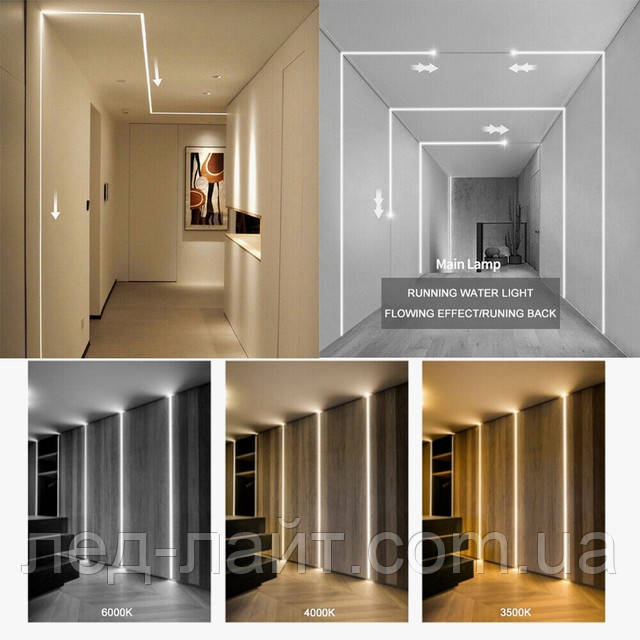

Таку стрічку ще називають адресною, програмованою або керованою. Кожен сегмент (15 світлодіодів) має вбудовану мікросхему SM16703 (аналог WS2811), що дає змогу передавати команди від контролера кожному сегменту незалежно від інших сегментів (адресно). Світло такої стрічки можна запалювати поступово від одного кінця відрізка до іншого. Таку стрічку ще називають "Running water" (вода, що біжить).

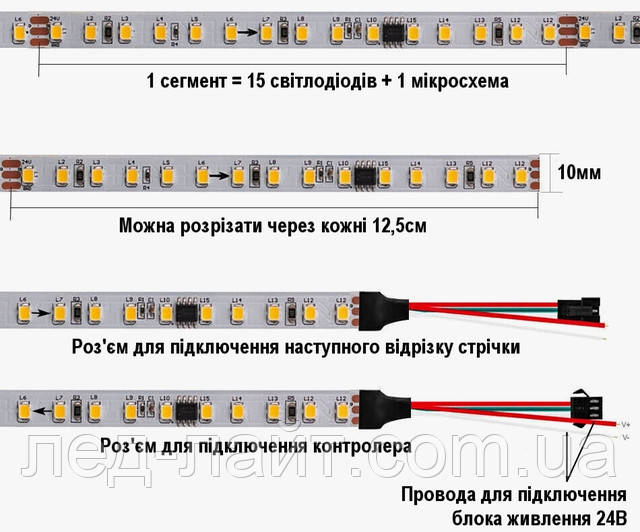

Ця стрічка має робочу напругу 24 вольти, що дає можливість живити її як від блока живлення, так і від автомобільного акумулятора. Треба, водночас враховувати, що кожному метру такої стрічки потрібен струм, приблизно 0.5А. Це в рази менше, ніж у стрічки 12 або 5 вольтів, аналогічної потужності. Низький споживаний струм дає змогу під'єднувати таку стрічку одним відрізком до 10 метрів. Плата (основа) стрічки білого кольору. На кожному метрі цієї стрічки розташовані 120 світлодіодів.  Кратність її різання — 15 діодів (12,5 см).  Світлодіодна SMART стрічка SM16703 24В 2835(120) споживає до 11 Вт/м. Щоб стрічка не перегрівалася й слугувала довше, рекомендуємо монтувати її на теплопровідні поверхні. Найкраще для цього використовувати спеціальні алюмінієві профілі.

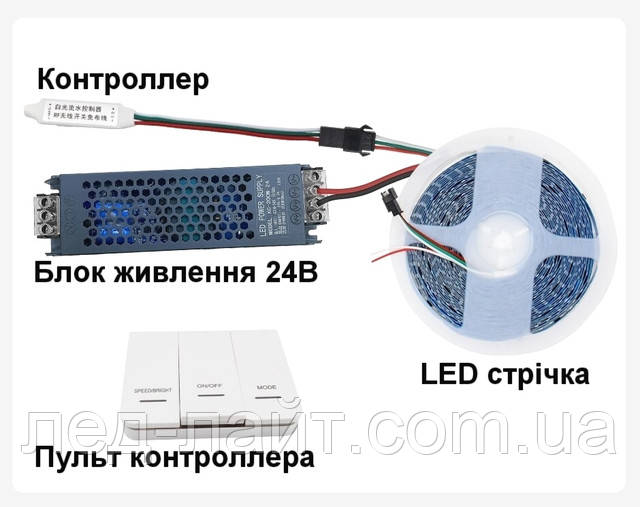

Для керування яскравістю й динаміком світла цієї стрічки можна використовувати практично будь-який SMART-контролер. Але для такої стрічки є і низка спеціальних контролерів. Живлення на стрічку рекомендовано подавати окремо на кожну котушку (10 метрів). До контролера живлення окремо не подається. Напругу він отримує вже від адресної стрічки.

Схема паралельного підключення

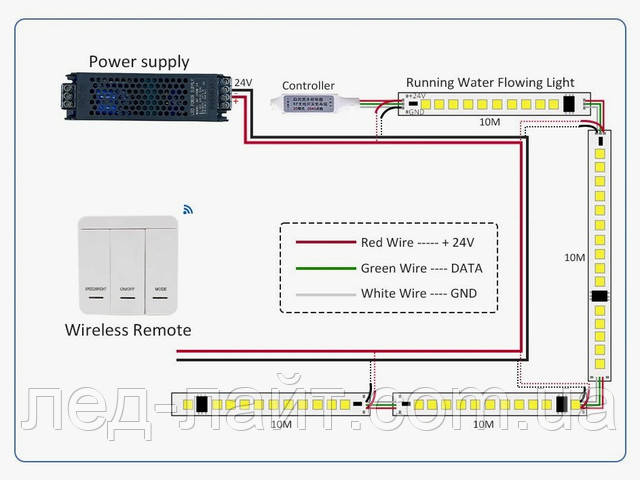

Схема послідовного підключення
