LED-модуль 12В для перероблення ламп та світильників

Плата світлодіодів для ремонту або переробки ламп та світильників.

Основне застосування даного пристрою, це переробка звичайних світильників у LED світильники, що працюють від 12В.З'єднавши два таких модулі послідовно, отримуємо схему, яка працюватиме від 24В. Три послідовно з'єднані модулі можна живити від 36В і т.д. Якщо у звичайному світильнику зберегти патрон під лампу, то світильник можна буде, при необхідності, підключати як до звичайної мережі 220В, так і до резервного живлення 12В. Світлодіоди на платі з'єднані паралельно ланцюжками по три світлодіоди з резистором. Закріпити плату в світильнику можна двостороннім скотчем, або гвинтами (у платі для цього є спеціальні отвори). Для підключення живлення до плати, потрібно припаяти дроти живлення до контактів "+" і "-" відповідно.

У плати на 12Вт плюсових контактів два:

• "1+" - для підключення до 12В;
• "2+" - для підключення без резисторів безпосередньо до світлодіодів.

Друге підключення може бути корисним, якщо планується підключення модуля до джерела живлення із іншою напругою, наприклад, до мережі 220В. У такому випадку знадобиться відповідний драйвер з вихідною напругою 9В та струмом до 1,2А.

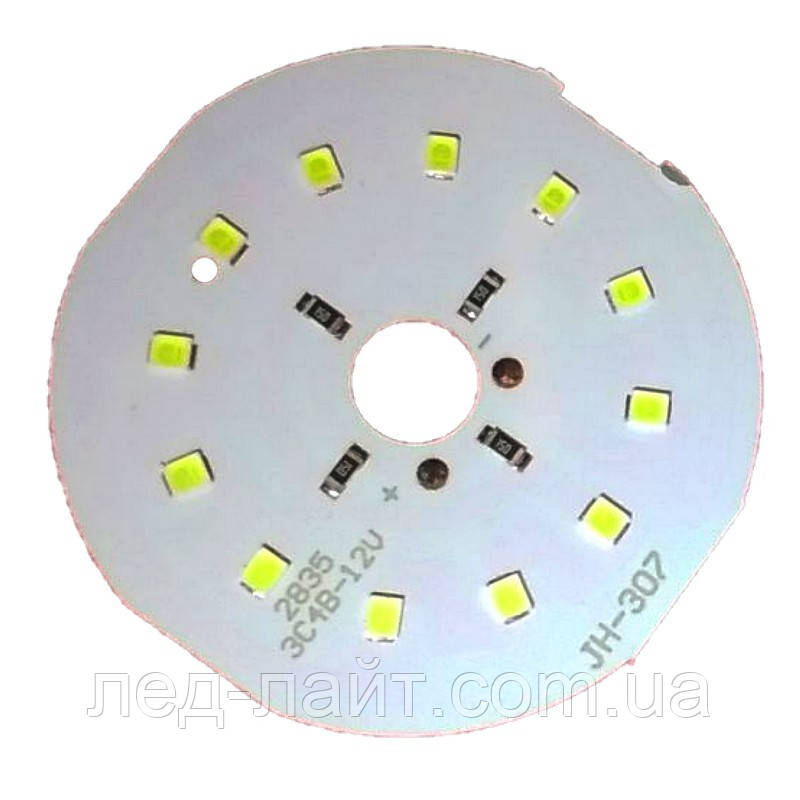

Плата на 5Вт має 12 світлодіодів SMD2835 та діаметр 56мм.
Плата на 12Вт має 24 світлодіоди SMD2835 та діаметр 90мм.
